Заманауи болат көрме залына арналған гофрленген металл қоймасының шешімі

Жобаға шолу

Жоба атауы:Уругвайдағы Audi Steel көрме залы

Орналасқан жері:Монтевидео, Уругвай

Ғимараттың жалпы ауданы:4 587 шаршы метр

Ғимарат құрылымы:Ферма жүйесі + порталды қаңқа / гофрленген металл қойма жүйесі

Аяқталған жылы:2016 жыл

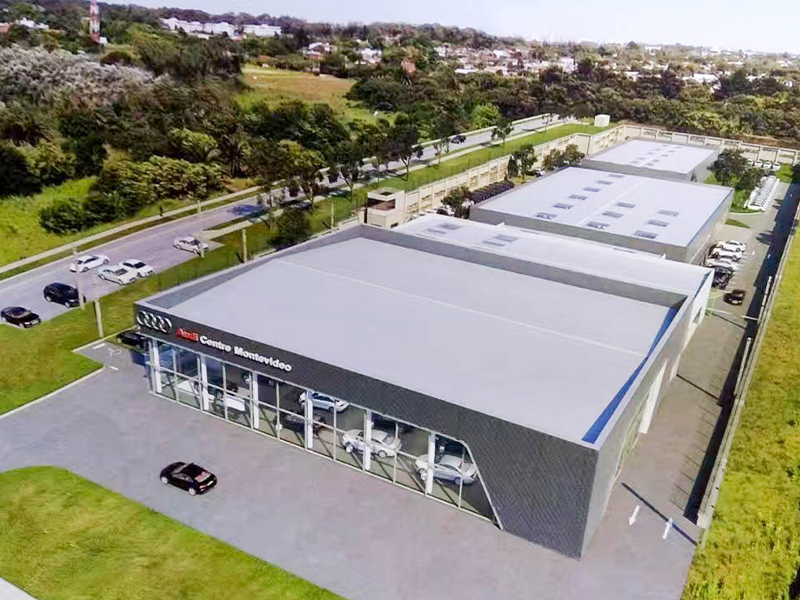

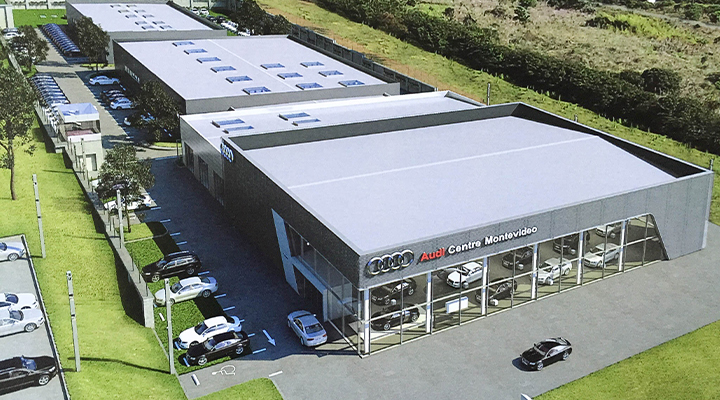

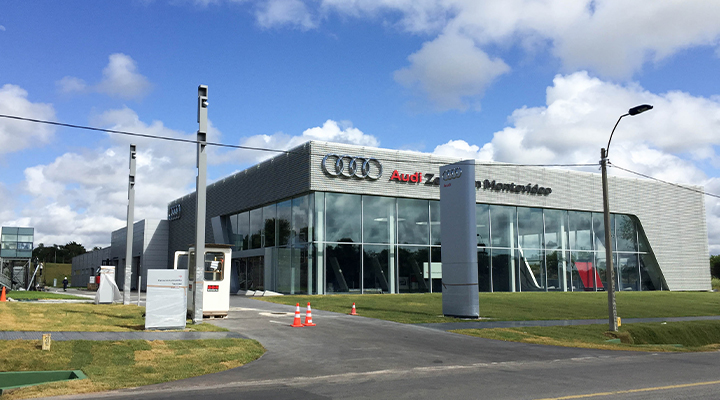

Уругвайдағы Audi болат көрме залының жобасы жалпы ауданы 4587 шаршы метрді құрайды және Монтевидеодағы алғашқы ресми Audi 4S дүкені ретінде қызмет етеді. Ғимарат көліктерді көрсетуге арналған жоғары сапалы болат көрме залынан және гофрленген металл қойма стиліндегі қызмет көрсету шеберханасынан тұрады, бұл заманауи және тиімді интеграцияланған автомобиль кешенін құрайды.

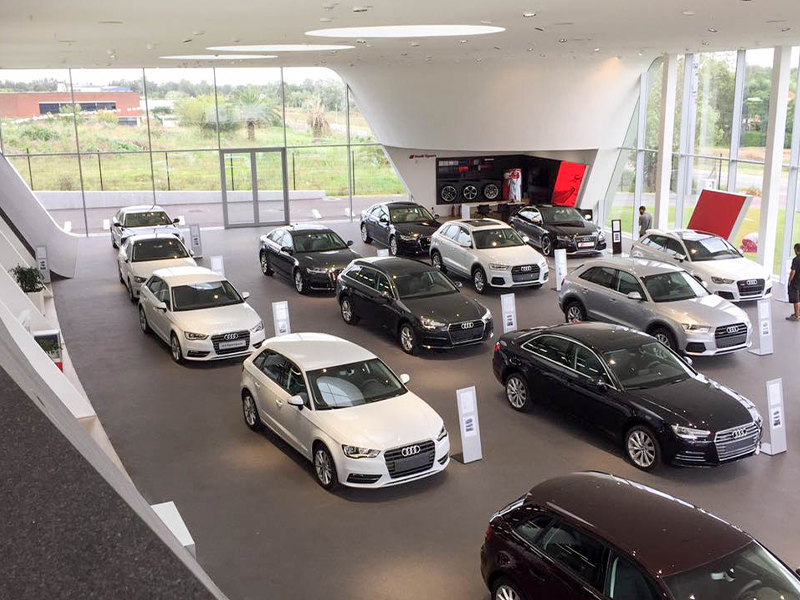

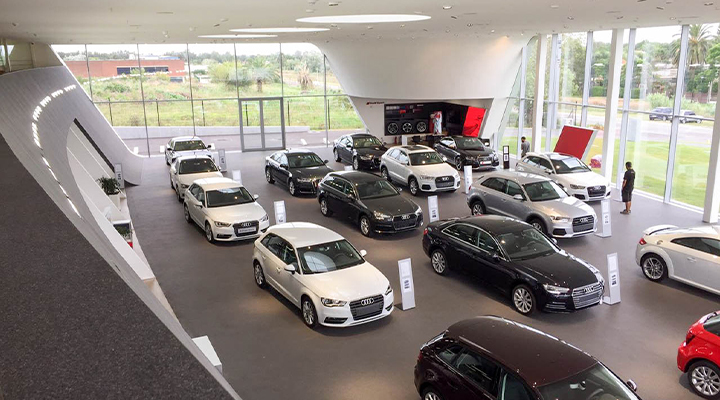

Көрме алаңы кең, бағансыз интерьерге қол жеткізу үшін болат ферма құрылымын пайдаланады, ал шеберхана беріктік пен жылдам құрастыру үшін берік порталды қаңқа жүйесін пайдаланады. Сыртқы қабырғалар 100 мм полиуретанды сэндвич-шыны панельдермен әрленген, ал премиум қасбет үшін алюминий композиттік жабынмен біріктірілген. Шатыр жүйесі 100 мм көбікті композиттік панельдерді пайдаланады, бұл тамаша оқшаулауды және ұзақ мерзімді ауа райына төзімділікті қамтамасыз етеді.

Халықаралық автомобиль стандарттарына сай келетіндей етіп жасалған жоба коммерциялық бөлшек сауда және қызмет көрсету кеңістіктерінде алдын ала дайындалған болат конструкциялардың артықшылықтарын көрсетеді, жоғары өнімділікті, эстетиканы және құрылыс тиімділігін ұсынады.

WhatsApp-та қазір

Жобаға шолу
Модульдік техникалық сипаттамалар
Теңшеу қызметіне шолу
Негізгі өнімнің артықшылықтары
Функционалдық мүмкіндіктер мен қолданылулар

Жобаға шолу

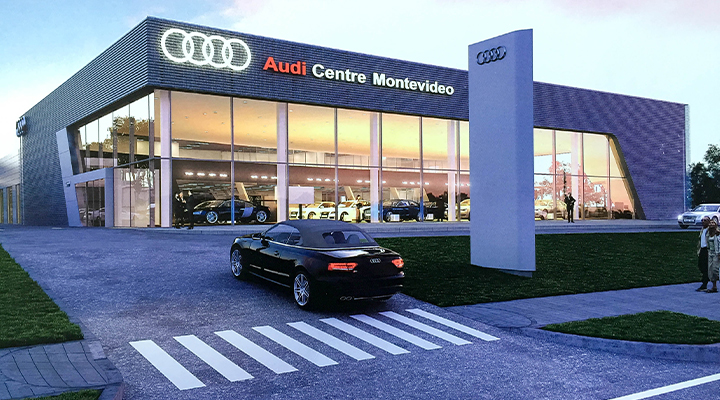

Жобаға шолу: Audi Centre Montevideo — заманауи өнеркәсіптік эстетиканың парадигмасы

Уругвайдағы Audi Centre Montevideo жай ғана автомобиль көрме залы емес; бұл неміс инженериясының дәл эстетикасын заманауи Оңтүстік Америка дизайнымен шебер үйлестіретін сәулет өнері. Уругвай астанасындағы алғашқы Audi брендінің флагмандық нысаны ретінде бұл маңызды жоба бренд презентациясын, тұтынушыларға қызмет көрсетуді және премиум тәжірибені біріктіретін ерекше кеңістік жасау үшін инновациялық болат конструкциялар мен жоғары өнімді ғимарат конверт жүйелерін пайдаланады.

Клиент талаптары

Audi компаниясы бүкіл әлемдегі тұтынушыларына тұрақты, жоғары сапалы және есте қаларлық бренд тәжірибесін ұсынуға міндеттенеді. Уругвай нарығына шығу үшін тұтынушыға оның "Vorsprung durch Technik" бренд философиясын толықтай бейнелейтін физикалық кеңістік қажет болды. Бұл нысан тек сәнді көлік көрме залы ретінде ғана емес, сонымен қатар кәсіби сатудан кейінгі шеберхана қызметтерін де қамтуы керек болды, бұл Audi компаниясының жоғары деңгейлі стандарттарының алғашқы әсерден бастап тұтынушы сапарының барлық кезеңінде сақталуын қамтамасыз етеді. Негізгі мақсат - дизайны мен функциясы бойынша біріктірілген, жоғары тиімді және берік гофрленген металл қойма стиліндегі шеберханамен үйлесімді түрде біріктірілген, танымал болат көрме залын құру болды.

Негізгі қиындықтар

Эстетика мен пайдалылықты үйлестіру:Негізгі қиындық талғампаз болат көрме залы мен таза функционалды гофрленген металл қойма арасындағы визуалды үйлесімділікке қол жеткізу болды, бұл бөлінген кешеннің орнына біртұтас сәулеттік көріністі қамтамасыз етті. Ғимарат брендтің көрме залындағы мөлдірлік пен жарықтыққа қойылатын талаптарына, сондай-ақ шеберхана жұмысы үшін қажетті беріктік пен практикалыққа сай болуы керек еді.

Жоғары өнімді құрылыс конверті:Уругвайдың климаты көрме залында үнемі жайлы, климаттық бақылауға болатын ортаны және шеберхана аймағында жоғары энергия тиімділігін қамтамасыз ету үшін жоғары жылу оқшаулауы және тығыздағыш қасиеттері бар ғимарат қаптамасын талап етті.

Шешімнің негізгі ерекшеліктері

Бірыңғай қос құрылымды дизайн:Біз инновациялық гибридті құрылымдық жүйені енгіздік. Көрме залы аумағында көрнекі әсерді барынша арттыратын кең, бағансыз дисплей аймақтарын жасайтын талғампаз кеңістіктік қаңқа құрылымы қолданылады. Шеберханада гофрленген металл қойманың практикалық эстетикасын көрсететін үнемді және тиімді порталдық қаңқа дизайны қолданылады. Екі құрылым да ортақ қабырға қаптау материалдары мен түс схемаларын қоса алғанда, біртұтас сәулет тілі арқылы тамаша біріктірілген.

Жоғары өнімділікке арналған тері күтімі:Сыртқы қаптаманың барлығы 100 мм қалыңдықтағы жоғары өнімді композиттік панельдерді пайдаланады. Көрме залында үлкен шыныдан жасалған полиуретанды сэндвич панельдері бар, олар табиғи жарықтың енуі мен брендтің көрсетілуінің оңтайлы тепе-теңдігін қамтамасыз етеді, сонымен қатар ерекше жылу оқшаулауын қамтамасыз етеді. Алюминий композиттік панельдермен әрленген ерекше аймақтар қасбеттің заманауилығын және бөлшектерге назар аударуды арттырады.

Тұрақтылық және энергия тиімділігі:Қалыңдығы 100 мм көбікті өзек панельдерінен (тығыздығы 20 КГ/м³) жасалған шатыр қабырға жүйелерімен бірге жұмыс істейді және жоғары тиімді жылу тосқауылын қалыптастырады. Бұл ғимараттың салқындату және жылыту энергиясын тұтынуын айтарлықтай азайтады, бұл заманауи өнеркәсіптік сәулет өнеріндегі қоршаған ортаға жауапкершілікті көрсетеді.

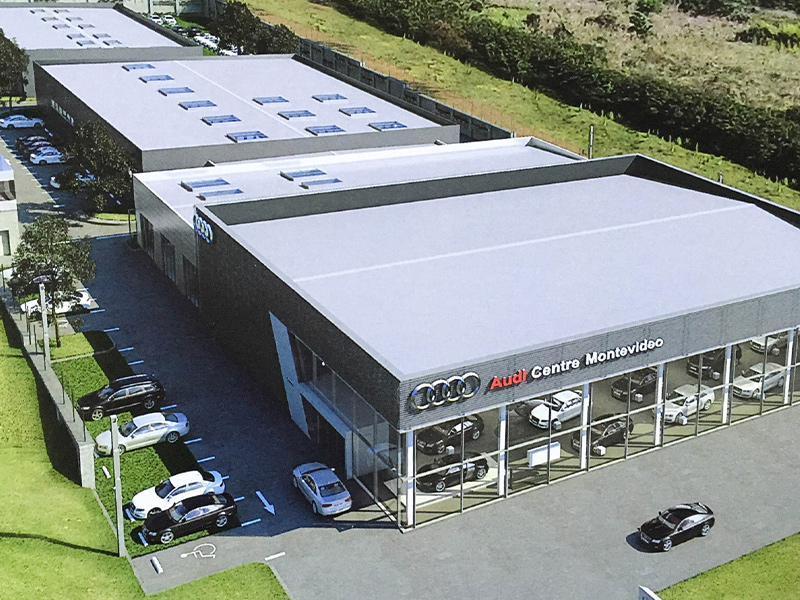

Бұл жоба гофрленген металл қоймасы мен болат көрме залының мінсіз интеграциясын көрсетеді. Біздің модульдік дизайнымыз бен жеке шешімдеріміз өнеркәсіптік ғимараттардың ерекше эстетикалық құндылыққа ие бола алатынын көрсетеді. Егер сіз берік, тиімді және жақсы жобаланған болат көрме залын немесе гофрленген металл қойма шешімін іздесеңіз, бұл жоба тамаша шабыт көзі болып табылады.

Өнім технологиясы және сипаттамалары

Жобаның табысы жоғары өнімді, модульдік құрылыс өнімдері жүйелерін қолдануға байланысты. Төменде біздің негізгі өнім технологияларымыз бен сипаттамаларымыздың егжей-тегжейлі сипаттамасы берілген.

Негізгі өнім жүйесіне шолу

Өнім жүйесі	Қолдану саласы	Негізгі компоненттер	Негізгі артықшылықтары мен мүмкіндіктері
Ғарыштық жақтау жүйесі	Негізгі көрме залы	Жоғары беріктіктегі болат элементтер, модульдік қосылыстар	Үлкен, айқын, бағансыз кеңістіктер жасайды; тұрақты құрылым мен ашық көрініс сызықтарын ұсынады, ұлылықты тамаша қолдайдыБолат көрме залы.

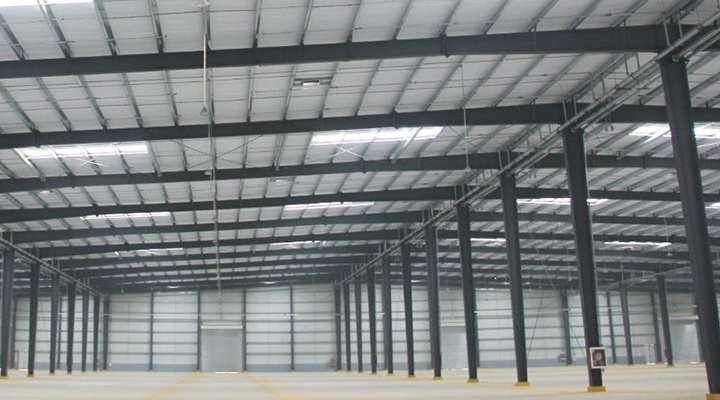

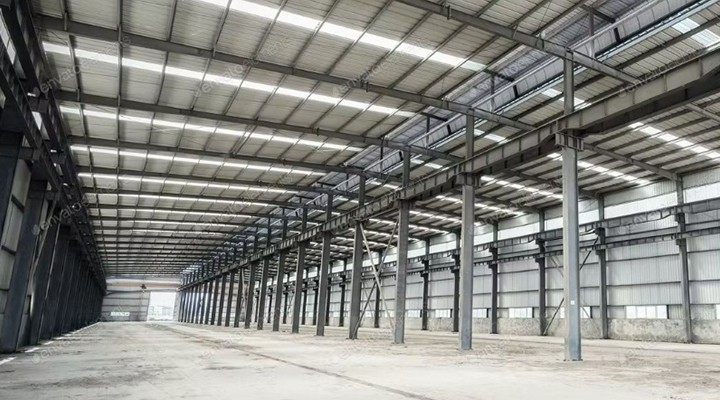

Портал жақтау жүйесі	Қызмет көрсету шеберханасы	Стандартталған H-секциялы болат арқалықтар мен бағандар	Қарапайым және түсінікті құрылым, тиімді жүк көтергіштік, жылдам құрылыс; функционалды аймақ үшін тамаша таңдаугофрленген металл қоймасы, үнемділік пен беріктікті ұсынады.
Шыны беті бар полиуретанды панельдер	Көрме залының қабырғалары	100 мм полиуретанды өзек, қос шыны талшықты арматураланған қаптамалар, сыртқы үлкен шынымен өңделген беті	Жарықтың тамаша өткізгіштігі, жылу оқшаулауы және эстетикалық тартымдылығы; табиғи жарықты енгізеді, бренд имиджін және тұтынушы тәжірибесін жақсартады.
Алюминий композиттік панель (ACP) қаптамасы	Көрме залының қасбетінің әшекейлері	Алюминий композиттік материалы, тапсырыс бойынша жасалған әрлеу жүйелері	Ғимарат қасбетінің заманауи көрінісін, өлшемдік тереңдігін және егжей-тегжейлі әрлеуін жақсартады; бренд түстерін жақсырақ реттеуге мүмкіндік береді.
Көбіктен жасалған шатыр панельдері	Ғимараттың бүкіл шатыры	100 мм көбікті өзек (20 кг/м³), түрлі-түсті жабынды болат үстіңгі және астыңғы парақтар	Жоғары жылу оқшаулау қасиеттері, жеңіл салмағы, жоғары беріктігі; үй ішіндегі температураны тиімді басқарады, пайдалану шығындарын азайтады.

Өнімнің егжей-тегжейлі сипаттамаларының кестелері

1. Шыны беті бар полиуретанды сэндвич панельдері (көрме залының қабырғаларына арналған)

Параметр модулі	Техникалық сипаттамалардың егжей-тегжейлері
Негізгі материал	Жоғары тығыздықтағы полиуретанды (PU) көбік
Панель қалыңдығы	100 мм
Беттік материал	Жоғары беріктіктегі шыны талшықты арматураланған пластик (FRP) парағы
Жылулық өнімділік	Жылу өткізгіштік λ ≤ 0,024 Вт/(м·К)
Өртке төзімділік	B1 класы (баяу жанатын)
Жарық өткізгіштігі	Клиенттің талаптарына сәйкес реттеуге болады; жарық пен құпиялылықты теңестіру үшін осы жобада орташа өткізгіштік қолданылады.
Орнату жүйесі	Арнайы профильдері бар жасырын бекіту жүйесі таза эстетиканы және жоғары сапалы су өткізбеуді қамтамасыз етеді.

2. Көбіктен жасалған өзек төбесі мен қабырға панельдері (жалпы шатыр жабыны үшін)

Параметр модулі	Техникалық сипаттамалардың егжей-тегжейлері
Негізгі материал	Қатты полиизоцианурат (PIR) көбігі / кеңейтілген полистирол (EPS)
Панель қалыңдығы	100 мм
Өзек тығыздығы	20 ±2 кг/м³
Беткі қабат материалы	Үстіңгі парақ: Алюцинкпен қапталған болат парақ (PE/PVDF жабыны) Төменгі парақ: Алюцинкпен қапталған болат парақ (PE жабыны)
Жылулық өнімділік	Жылу өткізгіштік λ ≤ 0,033 Вт/(м·К)
Өртке төзімділік	B2 класы (әдетте тұтанғыш)
Қосылу жүйесі	Шатырдың тұтастығын және ауа райына төзімділігін қамтамасыз ететін 360 градусқа бұрылатын тігіс жүйесі немесе жасырын жоғары беріктігі бар бұрандалар.

3. Құрылымдық болат жүйесі

Параметр модулі	Техникалық сипаттамалары (Көрме залы - Ғарыштық жақтау)	Техникалық сипаттамалары (шеберхана - портал жақтауы)
Бастапқы болат маркасы	Q355B жоғары беріктіктегі болат	Q345B құрылымдық болат
Құрылымдық ерекшелігі	Кеңістіктік жақтау, үлкен аралық, икемді дизайн	Қатты/түйіршікті қосылыстар, үнемді, кеңістікті жоғары пайдалану
Коррозиядан қорғау	Ыстық мырыштау немесе жоғары өнімді қорғаныс жабындары	Ыстық мырыштау
Дизайн стандарты	Жергілікті жел мен қар жүктемесіне қойылатын талаптарға сай келетін халықаралық болат конструкцияларын жобалау стандарттарына сәйкес келеді.

Қысқаша

Audi Centre Montevideo жобасы өнімді дәл таңдау және жүйелік интеграция функционалды күрделі ғимаратты технология мен өнерді біріктіретін көрнекті орынға қалай айналдыра алатынын сәтті көрсетеді. Біздің модульдік құрылыс шешімдеріміз, жоғары сапалы болсын, табысқа жету үшін қайталанатын және масштабталатын жоспар ұсынады.болат көрме залыбренд имиджіне немесе тиімді және берікке бағытталғангофрленген металл қоймасы.

Стандартты дизайннан тыс: сіздің көзқарасыңыз, біздің жоспарымыз

Біз ерекше ғимараттар сіздің ерекше қиындықтарыңызды терең түсінуден басталады деген сеніммен жұмыс істейміз. Сіз дайын «қорапты» емес, бизнес мақсаттарыңызға толықтай жауап беретін физикалық шешім аласыз. Біздің тәжірибеміз сіздің нақты талаптарыңызды — бренд имиджінен бастап операциялық жұмыс процестеріне дейін — құрылысқа жарамды инженерлік шындыққа дәл аударуда жатыр.

Біз сізге арналған шешімдерімізді қалай бейімдейміз:

Сайт пен кодқа дәл жауап беру
Жобаңыздың учаскесі, жергілікті құрылыс ережелері және нақты климаттық жағдайлар (мысалы, жағалау аймақтарындағы коррозияға төзімділік талаптары) біздің жобалау процесіміз үшін негізгі кірістер болып табылады.

Операциялық ағынмен терең үйлесім
Біз сіздің ішкі логистикаңызды, жабдықтың орналасуын және болашақтағы қуаттылықты кеңейту жоспарларыңызды түсінуге тырысамыз, ғимараттың орналасуы тиімділікті шектеудің орнына арттыратынына көз жеткіземіз.

Икемді ғимарат конвертінің конфигурациясы
Табиғи жарық пен брендтің ашықтығын қамтамасыз ететін болат көрме залынан бастап, үнемді және тез салынған гофрленген металл қоймаға дейін, біз әртүрлі функционалды аймақтар мен инвестициялық бюджеттерге сәйкес келетін әртүрлі қабырға және шатыр жүйелерінің үйлесімдерін ұсынамыз.

Біздің интеграцияланған «Жобалау-Өндіру-Құру» моделіміз жобадан бастап аяқтауға дейін толық бақылауды және үздіксіз байланысты қамтамасыз етеді, бұл сіздің бизнесіңіз үшін шынымен жасалған жекелендірілген активті ұсынады.

Негізгі өнімнің артықшылықтары

Үш негізгі құндылық ұсынысы

Пішін мен функцияның үздіксіз интеграциясы
Біз пайдалылық пен эстетика көбінесе қарама-қайшы келетін өнеркәсіптік ғимараттардың кең таралған дилеммасын сәтті шешеміз. Сізге «функционалды қойма» мен «көрнекті көрме залы» арасында таңдау жасаудың қажеті жоқ. Біздің жүйелеріміз әсерлі болат көрме залын жоғары тиімді гофрленген металл қоймасымен бір кешенге біріктіре алады, бұл бренд имиджі мен пайдалану функцияларының толық көрінісін қамтамасыз етеді.
Модульдік дайындық: жоба мерзімдерін қайта анықтау
Зауытта дайындалған модульдік компоненттерді пайдалану дәлдікпен және жылдамдықпен орнында орнатуға мүмкіндік береді. Дәстүрлі құрылыс әдістерімен салыстырғанда, біздің тәсіліміз негізгі құрылымды орнында орнату уақытын айтарлықтай қысқартады, бұл сіздің жобаңыздың мерзімінен бұрын іске қосылуына және құндылықты тезірек жасауға көмектеседі.
Болашаққа дайын, тұрақты актив
Біз тек құрылым ғана емес, сонымен қатар сіздің ұйымыңыз үшін ұзақ мерзімді актив салып жатырмыз. Болат конструкциясы мен жоғары өнімді ғимарат қаптамасы ерекше беріктік пен төмен техникалық қызмет көрсету шығындарын қамтамасыз етеді. Сонымен қатар, болат конструкцияларының ішкі кеңеюі мен жоғары қайта өңдеу мүмкіндігі сіздің инвестицияңыздың болашақ өсу мен өзгерістерге бейімделуін қамтамасыз етеді, ұзақ мерзімді өмірлік цикл құндылығын қамтамасыз етеді.

Инженерлік мүмкіндіктерді іске асыру

Біздің техникалық жүйеміз әртүрлі өнеркәсіптік және коммерциялық ғимараттардың талаптарын қанағаттандыру үшін берік мүмкіндіктерге ие:

Жүк көтергіштік және кеңістіктік еркіндік
Біздің құрылымдық жүйелеріміз кең, ашық кеңістіктерді қамтамасыз ете алады және ауыр жабдықты немесе мамандандырылған пайдалану жүктемелерін көтере отырып, едендер мен шатырларға арналған нақты жүктеме талаптарын қанағаттандыруға арналған.

Мамандандырылған ғимарат конвертінің өнімділігі
Ғимараттың сыртқы қабаты жай ғана қабырға емес; ол оқшаулауды, жылу өнімділігін, акустиканы және ауа райына төзімділікті біріктіреді. Біз сіздің энергия тиімділігі мақсаттарыңыз бен қоршаған орта стандарттарыңызға негізделген оңтайлы шешімді конфигурациялай аламыз.

Талапты ортаға бейімделу
Химиялық аймақтардағы коррозияға төзімділік немесе тамақ және сусындар саласындағы таза бөлме талаптары сияқты қиын орталар үшін біз ұзақ мерзімді беріктік пен функционалды тұтастықты қамтамасыз ету үшін арнайы жабындар мен арнайы тығыздау жүйелерін қоса алғанда, мақсатты дизайндарды ұсынамыз.

Қысқаша:

Бізді таңдаған кезде сіз стандартталған өнімді емес, терең бірлескен және жекелендірілген процесті таңдайсыз. Біз болат көрме залына қатысты сіздің көзқарасыңызды бірыңғай, үйлесімді, тиімді және ұзақ мерзімді құрылыс шешіміне гофрленген металл қоймасының функционалдық талаптарымен тамаша біріктіруге міндеттенеміз. Қиындығыңызды бізбен бөлісіңіз, сонда біз күткеннен де асып түсетін жауап береміз.

Неліктен олар бізді таңдады: Сіздің индустриалды жетістігіңіздің негізі

Біз тек ғимараттарды ғана емес, сонымен қатар жедел пайдалануға дайын заманауи өнеркәсіптік активтерді де жеткіземіз.
Сіздің бизнесіңізге ауқымды, жоғары тиімді өнеркәсіптік кеңістік қажет болған кезде, біз макродеңгейлі жоспарлаудан бастап микродеңгейлі құрылыс бөлшектеріне дейін кешенді, бір терезелі өнеркәсіптік ғимарат шешімін ұсынамыз.

Ірі көлемді әзірлеудегі дәлелденген тәжірибе

Ірі көлемдегі дәлелденген тәжірибе
Әзірлеу

Масштаб экономикасы: Біз жүздеген мың шаршы метрлік нысандарды уақытында және бюджет шеңберінде тиімді түрде жеткізе отырып, ірі өнеркәсіптік жобаларға маманданғанбыз.
Параллель құрылыс: Озық модульдік алдын ала дайындау технологиясын пайдалана отырып, біз бірнеше ғимарат блоктарын бір уақытта салуға мүмкіндік береміз. Бұл тиімді, «құрылыс блоктарынан» тұратын тәсіл жобаның жылдам және тұрақты дамуын қамтамасыз етеді, бұл сізге операциялық қуат пен кірісті тезірек алуға көмектеседі.

Құрылыстан тысқары жерлерді қамтитын кешенді жоспарлау және дизайн

Тұтас ойлау жүйесі: Біз жалпы көріністен бастаймыз — біртұтас, тиімді өнеркәсіптік экожүйені құру үшін жоспарлауды, логистиканы, энергияны және кеңейтуді оңтайландыру.
Болашаққа бағытталған интеграция: Жоспарлау кезеңінде біз фотоэлектрлік электр қуатын өндіру, жаңбыр суын басқару және ақылды логистика сияқты жүйелерге арналған интерфейстерді алдын ала орнатамыз. Бұл сіздің өнеркәсіптік нысаныңыздың болашақта үздіксіз жаңартуларға дайын, заманауи және тұрақты ДНҚ-мен дүниеге келуін қамтамасыз етеді.

Өнеркәсіптік қолдануға арналған жоғары өнімді өнімдер

Ұзақ мерзімділік және беріктік: Қатты жел мен сейсмикалық төзімділікпен 50 жылдық жобалық қызмет сіздің негізгі активтеріңіздің ұзақ мерзімді қорғанысын қамтамасыз етеді.
Жасыл және төмен көміртекті: Қайта өңделетін материалдар мен энергия үнемдейтін технологиялар жаһандық стандарттарға сай келетін жасыл нысандарды салуға және брендіңіздің құндылығын арттыруға көмектеседі.
Икемділік: Стандартталған дизайн оңай кеңейтуге және жаңартуға мүмкіндік береді, бұл сіздің өсуіңіз үшін ұзақ мерзімді икемділікті қамтамасыз етеді.
